Večstopenjska tlačna črpalka

Z največjim pretokom 7 m³/h je večstopenjska tlačna črpalka sposobna prečrpavati široko paleto tekočin, vključno s pitno vodo, vodo iz vodnjakov ali vrtin in celo vročo vodo do 105 °C. Zaradi tega je odlična izbira za uporabo v številnih panogah, od kmetijstva in rudarstva do proizvodnje hrane in pijače.

Ena od ključnih lastnosti črpalke CHM-4 je njena kompaktna in lahka zasnova. To omogoča enostavno namestitev in uporabo, tudi v tesnih prostorih. Črpalka je zasnovana tudi za nizko raven hrupa in vibracij, kar zagotavlja tiho in učinkovito delovanje.

Druga pomembna značilnost večstopenjske centrifugalne črpalke iz nerjavečega jekla CHM-4 je njena energetska učinkovitost. Zasnova črpalke zagotavlja, da porabi manj energije kot druge črpalke podobne zmogljivosti, kar vam dolgoročno prihrani denar pri stroških energije.

Večstopenjska tlačna črpalka je tudi zelo vsestranska, saj je na voljo širok nabor prilagoditev, ki ustrezajo vašim posebnim potrebam po črpanju. Izbirate lahko med številnimi možnostmi motorjev, velikostmi vstopa in izhoda ter tekači, da zagotovite, da je črpalka popolnoma prilagojena vaši aplikaciji.

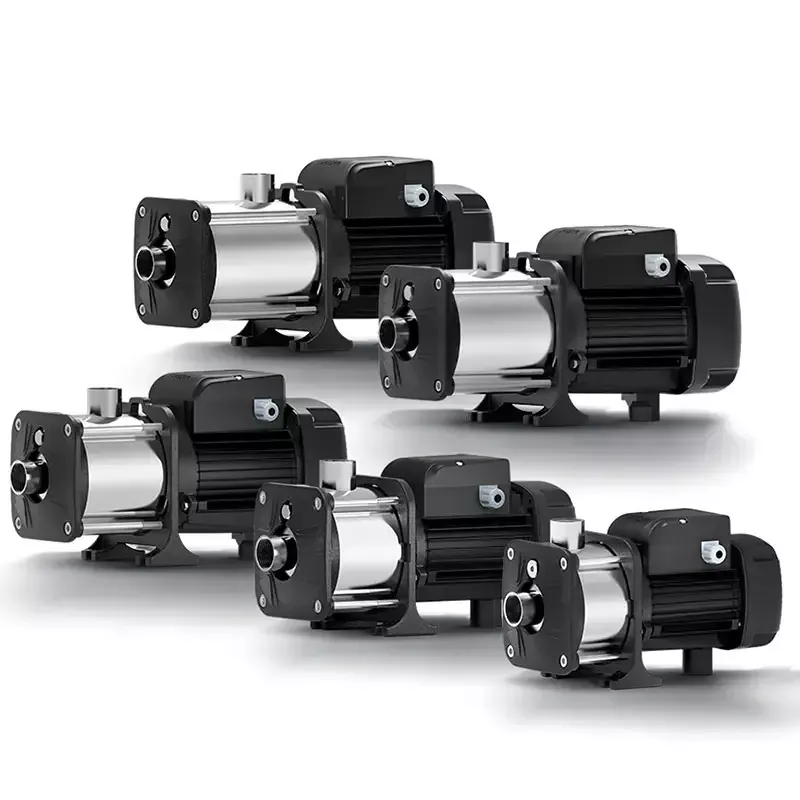

Horizontalna večstopenjska centrifugalna črpalka iz nerjavečega jekla serije CHM je relativno zrel izdelek na trgu, ki ima kompaktno strukturo in stabilno delovanje, nizek hrup pri delovanju, učinkovitost do 44-70%. Vse komponente, ki prehajajo vodo, so izdelane iz nerjavečega jekla AISI304. Široko se uporablja v

1. Klimatska naprava Hladilni sistem & HVAC sistem

2. Priprava vode: Čiščenje vode in filtriranje vode

3. Sistem oskrbe z vodo: Dostava cevovoda in pospeševalnik za gradnjo

4. Ribiška industrija in kmetijstvo: ribogojstvo, škropilno namakanje kmetij in kapljično namakanje

Podrobnosti izdelka

Podatki o uspešnosti

Model	Moč kW	Največji pretok m³/h	Max Head m	Ocenjena točka (Flow@Head)	Tekač Količina
CHM4-2	0.37	6.8	19.5	4m³/h@15m	2
CHM4-3	0.55	6.8	29.5	4m³/h@23m	3
CHM4-4	0.75	6.9	40	4m³/h@31m	4
CHM4-5	0.75	6.9	50	4m³/h@39m	5
CHM4-6	1	7.0	60	4m³/h@46m	6
CHM4-7	1.1	7.0	70	4m³/h@53m	7

Delovni pogoji

1. Temperatura tekočine: -15~105°c

2. Najvišja temperatura okolja: +45°C

3. Najvišji tlak: 10 barov

4. Srednje fizikalne lastnosti:

● Čista voda ali podobna vodna tekočina (brez vlaken, suspendira trdno snov≤3 % in premer≤2 mm)

● Tekočina proti zmrzovanju (glavna komponenta: glikol)

● Blaga jedka tekočina (PH 5-9)

● Tesnilna guma v črpalki je EPDM (ni je mogoče uporabiti za dovajanje MINERALNEGA OLJA)

5. Če je nadmorska višina višja od 1000 metrov in je viskoznost medija večja od viskoznosti čiste vode, je treba povečati rezervo vodne črpalke, da preprečite pregrevanje motorja.

št.	Komponenta	Material		št.	Komponenta	Material
01	Vijak	SUS201		20	Vijak	SUS201
02	Odtočni vijak	AISI304		21	Nosilec	HT200
03	O-obroč	EPDM		22	Rotor	Varilna gred z AISI304
04	Pokrov ohišja črpalke	HT200		23	Ležaj
05	Telo črpalke	AISI304		24	Tuljava Pluta	NBR
06	Zaporna matica	AISI304		25	Motor
07	Rok za lokacijo končne stopnje	AISI304		26	Priključna plošča	PBT
08	Vhodni difuzor	AISI304		27	Priključna omarica	PP
09	Tekač	AISI304		28	Vijak
10	Tulec za gred iz volframovega jekla	Volframovo jeklo		29	Kondenzator
11	Podporni difuzor	AISI304		30	Vijak
12	Tulec gredi	AISI304		31	Cable Fairlead	PP
13	Tulec gredi	AISI304		32	Spodnja podpora
14	Difuzor	AISI304		33	Vzmetna podložka
15	Izstopni difuzor	AISI304		34	Zadnji pokrov	HT200
16	Mehansko tesnilo	Grafit +SIC		35	ventilator	ABS
17	O-obroč	EPDM		36	Pokrov ventilatorja	PP
18	Obloga diska	AISI304		37	Vijak
19	Drop Guard	NBR
